1拖14柜型

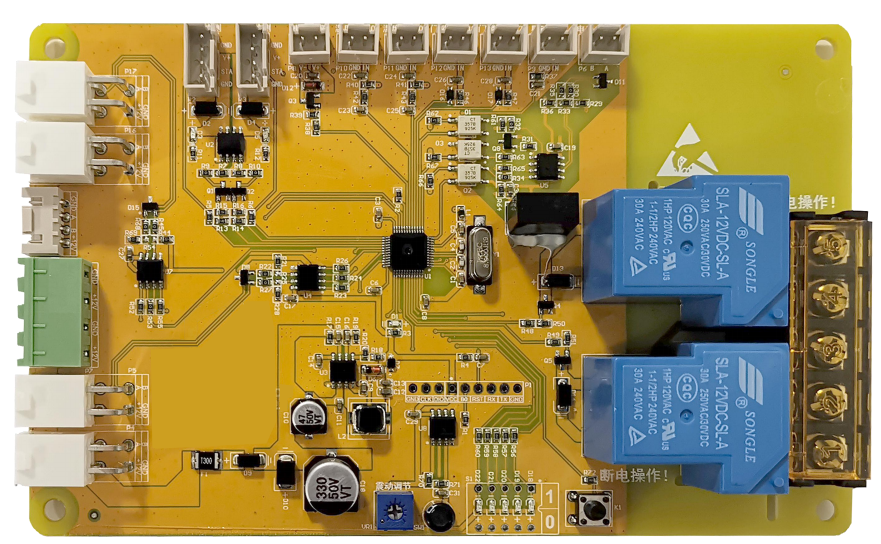

                                                         检测板外观图

 硬件介绍 ：

功能                      指标要求和

处理器（CPU） ：STM32F103C8T6

内存（SRAM） ：20KByte

存储（FLASH）：64KByte

板间通讯方式    ： RS485

电池通讯方式     :   RS485（2KV 隔离）

晃动接口           ：  检测柜体是否存在晃动

温度接口            :    2 路温度检测口， 实现对柜体内的温度监控

门控接口           ：  2 路门状态检测口， 实现对柜体后门的开关状态监控

喇叭接口           ：  异常报警喇叭， 用于警示柜体异常状态

散热扇接口        ： 通过柜体内温度监测控制风扇的启停对柜体通风降温

继电器接口        ：  紧急情况主动断电控制， 实现对整机系统实行可控保护措施

烟雾接口           ：  用于监控柜体内是否存在烟雾异常状态

水浸接口            ： 用于监控柜体内是否存在水浸异常状态

供电接口            ： 12VDC 工作电压输入（可选配 24VDC）

产品尺寸            ： 160mm×100mm
